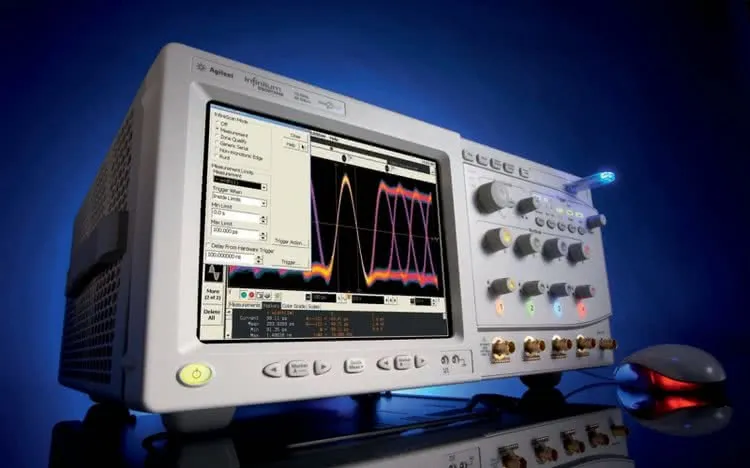

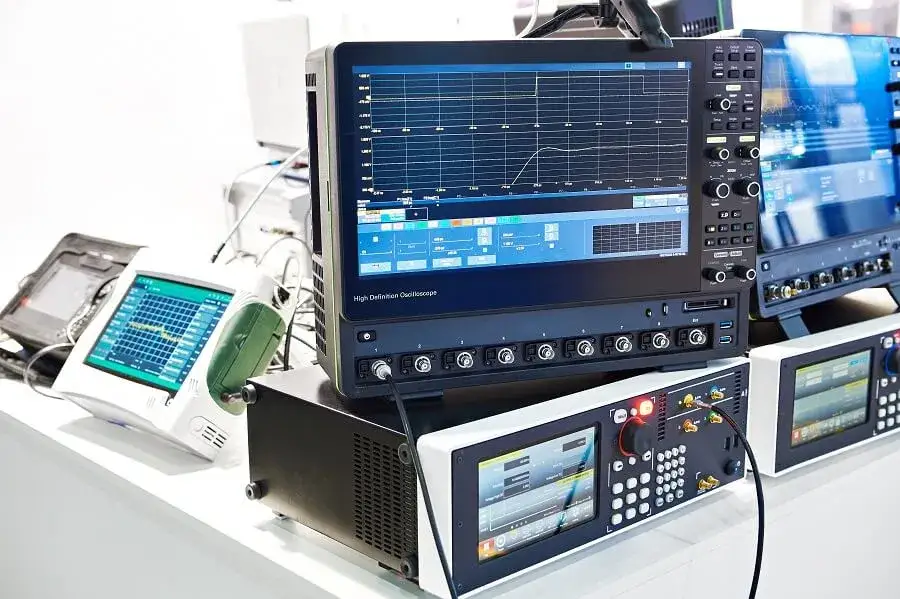

Oscyloskop to niezwykle ważne narzędzie pomiarowe, które służy do badania i wizualizacji sygnałów napięciowych. Dzięki swojej zdolności do przedstawiania zmian napięcia w czasie, oscyloskop umożliwia inżynierom, projektantom i serwisantom dokładną analizę charakterystyki sygnałów elektrycznych. Wykresy generowane przez oscyloskop, znane jako oscylogramy, pozwalają na obserwację przebiegów prądu przemiennego (AC) oraz pulsującego prądu stałego (DC), co jest kluczowe w diagnostyce elektronicznej.
W artykule omówimy kluczowe zastosowania oscyloskopów w różnych dziedzinach, ich funkcje oraz sposoby interpretacji wyników pomiarów. Poznanie tych aspektów pomoże lepiej zrozumieć, jak oscyloskopy wspierają codzienną pracę inżynierów oraz jak można je wykorzystać w praktyce.
Najważniejsze informacje:
- Oscyloskop jest kluczowym narzędziem do analizy sygnałów elektrycznych, umożliwiającym wizualizację zmian napięcia w czasie.
- Wizualizacja sygnałów AC i DC pozwala na identyfikację usterek i monitorowanie zmian w obwodach.
- Nowoczesne oscyloskopy oferują zaawansowane funkcje, takie jak automatyczne pomiary i analiza FFT.
- Oscyloskopy znajdują zastosowanie w wielu dziedzinach, w tym w motoryzacji, laboratoriach badawczych oraz w przemyśle elektronicznym.
- Umiejętność interpretacji wyników pomiarów na oscyloskopie jest kluczowa dla efektywnej diagnostyki i analizy sygnałów.
Zastosowanie oscyloskopu w pomiarach sygnałów elektrycznych
Oscyloskop to kluczowe narzędzie w diagnostyce elektronicznej, które umożliwia pomiar i analizę sygnałów elektrycznych. Dzięki swojej zdolności do wizualizacji zmian napięcia w czasie, oscyloskop pozwala inżynierom i technikom na dokładne monitorowanie i identyfikację problemów w obwodach. Istnieją dwa główne typy sygnałów, które oscyloskop może analizować: prąd przemienny (AC) oraz prąd stały (DC). Zrozumienie różnic między tymi sygnałami jest kluczowe dla skutecznej diagnostyki.
W przypadku prądu przemiennego, oscyloskop pozwala na obserwację zmian napięcia w czasie rzeczywistym, co jest niezbędne do analizy działania układów elektronicznych. Z kolei prąd stały, który charakteryzuje się stałym napięciem, również wymaga monitorowania, aby upewnić się, że urządzenia działają poprawnie. W obu przypadkach oscyloskop dostarcza cennych informacji, które mogą pomóc w wykrywaniu usterek oraz w optymalizacji działania systemów elektronicznych.
Analiza sygnałów AC i DC – jak oscyloskop pomaga w diagnostyce
Oscyloskopy są niezwykle przydatne w analizie zarówno sygnałów AC, jak i DC. W przypadku sygnałów AC, oscyloskop umożliwia obserwację przebiegów napięcia, co pozwala na identyfikację problemów takich jak zniekształcenia sygnału czy zakłócenia. Na przykład, w układzie audio, oscyloskop może pomóc w zdiagnozowaniu zniekształceń dźwięku, które mogą wynikać z niewłaściwego działania wzmacniacza. Z kolei w przypadku sygnałów DC, oscyloskop może być użyty do sprawdzenia stabilności napięcia w zasilaczach, co jest kluczowe dla prawidłowego działania urządzeń elektronicznych.
Wizualizacja przebiegów – co można zobaczyć na oscylogramie
Wizualizacja sygnałów na oscyloskopie odbywa się za pomocą oscylogramów, które przedstawiają zmiany napięcia w czasie. Różne typy przebiegów, takie jak sinusoidalny, prostokątny czy trójkątny, dostarczają informacji o charakterystyce sygnału. Każdy z tych przebiegów ma swoje specyficzne zastosowanie i znaczenie w diagnostyce. Na przykład, przebieg sinusoidalny jest typowy dla sygnałów AC, podczas gdy przebieg prostokątny może wskazywać na działanie układów cyfrowych.
| Typ przebiegu | Opis |
| Sinusoidalny | Typowy dla sygnałów AC, charakteryzuje się płynnymi zmianami napięcia. |
| Prostokątny | Używany w układach cyfrowych, przedstawia szybkie zmiany stanu. |
| Trójkątny | Może być używany w testach sygnałów, charakteryzuje się liniowymi zmianami. |
Kluczowe funkcje oscyloskopu w elektronice
Oscyloskopy oferują szereg kluczowych funkcji, które znacząco ułatwiają pracę inżynierów i techników w dziedzinie elektroniki. Jedną z najważniejszych możliwości jest automatyczne pomiary, które pozwalają na szybkie i precyzyjne zbieranie danych o sygnałach. Dzięki tej funkcji, użytkownicy mogą skupić się na analizie wyników, zamiast tracić czas na ręczne ustawianie parametrów. Automatyczne pomiary obejmują takie wartości jak średnia, międzyszczytowa, skuteczna oraz częstotliwość, co znacznie zwiększa efektywność pracy.
Innym istotnym aspektem oscyloskopów jest analiza FFT (Fast Fourier Transform), która umożliwia przekształcenie sygnałów z domeny czasowej do domeny częstotliwości. Ta funkcja jest niezwykle przydatna w badaniach częstotliwości, umożliwiając identyfikację harmonii i zakłóceń w sygnale. Dzięki analizie FFT, inżynierowie mogą lepiej zrozumieć charakterystykę sygnałów, co jest kluczowe w wielu zastosowaniach, od telekomunikacji po audio. W kolejnych sekcjach przyjrzymy się bliżej tym funkcjom oraz ich zastosowaniom w praktyce.
Automatyczne pomiary i ich znaczenie w pracy inżynierów
Automatyczne pomiary w oscyloskopach są nieocenione dla inżynierów, ponieważ znacznie poprawiają efektywność i dokładność pomiarów. Dzięki tej funkcji, inżynierowie mogą szybko zidentyfikować kluczowe parametry sygnału, co pozwala na szybsze podejmowanie decyzji i eliminowanie problemów. Na przykład, w laboratoriach badawczych, oscyloskopy z automatycznymi pomiarami są używane do monitorowania i analizy sygnałów w czasie rzeczywistym, co pozwala na natychmiastowe wykrywanie nieprawidłowości.
Analiza FFT – jak oscyloskop wspiera badania częstotliwości
Analiza FFT to jedna z najbardziej zaawansowanych funkcji oscyloskopów, która pozwala na przekształcenie sygnału czasowego na widmo częstotliwościowe. Dzięki temu, inżynierowie mogą identyfikować harmonie i zakłócenia w sygnale, co jest kluczowe w wielu dziedzinach, takich jak audio, telekomunikacja czy inżynieria elektryczna. Na przykład, w przemyśle audio, analiza FFT jest używana do optymalizacji jakości dźwięku, pozwalając inżynierom na identyfikację i eliminację niepożądanych częstotliwości. Ta funkcja znacząco zwiększa możliwości diagnostyczne oscyloskopów, umożliwiając bardziej zaawansowane analizy sygnałów.
Czytaj więcej: Lufka szklana do czego służy? Odkryj jej zalety i funkcje
Przykłady zastosowań oscyloskopu w różnych dziedzinach
Oscyloskopy są nieocenionymi narzędziami w wielu branżach, gdzie ich zastosowanie ma kluczowe znaczenie w diagnostyce i testowaniu systemów elektronicznych. W motoryzacji, oscyloskopy pomagają w analizie sygnałów z różnych komponentów, takich jak czujniki, jednostki sterujące silnikiem czy systemy audio. W laboratoriach badawczych, oscyloskopy wspierają naukowców w przeprowadzaniu eksperymentów, umożliwiając dokładne pomiary i analizę sygnałów. Dzięki tym zastosowaniom, oscyloskopy przyczyniają się do poprawy jakości produktów oraz zwiększenia efektywności procesów inżynieryjnych.
W motoryzacji, oscyloskopy są używane do diagnozowania problemów w systemach elektronicznych, co pozwala na szybsze i dokładniejsze naprawy. Na przykład, w przypadku jednostek sterujących silnikiem, oscyloskopy mogą pomóc w identyfikacji błędów w sygnałach z czujników, co jest kluczowe dla prawidłowego działania pojazdu. W laboratoriach, oscyloskopy są wykorzystywane do analizy sygnałów w eksperymentach związanych z telekomunikacją, elektroniką czy akustyką. Dzięki tym przykładom, widać, jak wszechstronnym narzędziem jest oscyloskop w różnych dziedzinach.
Oscyloskop w motoryzacji – diagnostyka systemów elektronicznych
W motoryzacji, oscyloskopy odgrywają kluczową rolę w diagnostyce systemów elektronicznych. Umożliwiają one inżynierom monitorowanie sygnałów z różnych komponentów, takich jak jednostki sterujące silnikiem (ECU), czujniki temperatury, czy systemy ABS. Na przykład, podczas diagnozowania problemów z silnikiem, oscyloskop może być użyty do analizy sygnału z czujnika położenia wału korbowego, co pozwala na szybkie zidentyfikowanie ewentualnych usterek. Dzięki oscyloskopom, technicy mogą również sprawdzić, czy sygnały z czujników są zgodne z wymaganiami producenta, co jest kluczowe dla bezpieczeństwa i wydajności pojazdu.
Wykorzystanie oscyloskopu w laboratoriach badawczych
W laboratoriach badawczych, oscyloskopy są niezwykle ważne w przeprowadzaniu eksperymentów oraz analizie sygnałów. Używane są do badania różnych zjawisk fizycznych, takich jak przemiany sygnałów w telekomunikacji czy analiza dźwięku w akustyce. Na przykład, w laboratoriach zajmujących się telekomunikacją, oscyloskopy pozwalają na monitorowanie jakości sygnału przesyłanego przez różne medium, co jest kluczowe dla zapewnienia niezawodności komunikacji. Dzięki oscyloskopom, naukowcy mogą także badać zjawiska związane z częstotliwością, co pozwala na rozwijanie nowych technologii w dziedzinie elektroniki i telekomunikacji.
- Motoryzacja – diagnostyka jednostek sterujących silnikiem, czujników i systemów ABS.
- Laboratoria badawcze – analiza sygnałów w telekomunikacji i akustyce.
- Produkcja elektroniki – testowanie i zapewnianie jakości komponentów elektronicznych.
Jak interpretować wyniki pomiarów na oscyloskopie
Interpretacja wyników pomiarów na oscyloskopie jest kluczowym etapem w analizie sygnałów elektrycznych. Użytkownicy muszą zrozumieć kluczowe parametry sygnałów, takie jak amplituda, częstotliwość i okres, aby prawidłowo ocenić ich charakterystykę. Amplituda odnosi się do maksymalnej wartości napięcia sygnału, co jest istotne przy ocenie jego mocy. Częstotliwość określa, jak często sygnał zmienia się w jednostce czasu, natomiast okres to czas, jaki zajmuje jeden pełny cykl sygnału. Zrozumienie tych parametrów pozwala na skuteczniejsze diagnozowanie problemów oraz optymalizację działania urządzeń elektronicznych.
Na przykład, w przypadku sygnału sinusoidalnego, amplituda może wynosić 5V, co oznacza, że sygnał osiąga maksymalne napięcie 5V i minimalne -5V. Jeśli częstotliwość wynosi 1 kHz, oznacza to, że sygnał wykonuje 1000 cykli na sekundę. Umiejętność odczytywania tych wartości z oscylogramu jest kluczowa dla inżynierów i techników, którzy muszą szybko zidentyfikować wszelkie nieprawidłowości w sygnałach.
Kluczowe parametry sygnału – co oznaczają i jak je odczytać
Ważnymi parametrami sygnałów mierzonych na oscyloskopie są amplituda, częstotliwość i okres. Amplituda wskazuje na maksymalne napięcie sygnału, co jest istotne w kontekście mocy sygnału. Częstotliwość, mierzona w hercach (Hz), określa, ile cykli sygnał wykonuje w ciągu sekundy, co jest kluczowe dla zrozumienia jego zachowania w czasie. Okres to odwrotność częstotliwości i wskazuje, jak długo trwa jeden cykl sygnału. Na przykład, jeśli sygnał ma częstotliwość 500 Hz, jego okres wynosi 2 ms. Zrozumienie tych parametrów pozwala na dokładniejszą analizę sygnałów i lepszą diagnostykę systemów elektronicznych.
Przykłady analizy sygnałów – praktyczne wskazówki dla użytkowników
Analiza sygnałów za pomocą oscyloskopów może być kluczowa w wielu scenariuszach, a jej właściwe przeprowadzenie przynosi wymierne korzyści. Na przykład, podczas testowania zasilaczy, oscyloskop może pomóc w identyfikacji szumów i zakłóceń w sygnale wyjściowym. Użytkownicy powinni zwracać uwagę na stabilność napięcia i analizować wszelkie nieprawidłowości, które mogą wskazywać na problemy z komponentami. Innym praktycznym zastosowaniem oscyloskopu jest monitorowanie sygnałów w systemach audio, gdzie inżynierowie mogą ocenić jakość dźwięku, analizując harmoniczne i zniekształcenia sygnału.
W kontekście diagnostyki samochodowej, oscyloskop może być użyty do analizy sygnałów z czujników, takich jak czujnik położenia wału korbowego. Użytkownicy powinni upewnić się, że sygnał ma odpowiednią amplitudę i częstotliwość, co jest kluczowe dla prawidłowego działania silnika. Regularne testowanie różnych sygnałów i ich analiza pozwala na wczesne wykrywanie usterek oraz optymalizację działania systemów elektronicznych. Pamiętaj, aby zawsze dokumentować wyniki pomiarów, co ułatwi przyszłe analizy i porównania.
- Testowanie zasilaczy – identyfikacja szumów i zakłóceń w sygnale.
- Monitorowanie sygnałów audio – ocena jakości dźwięku poprzez analizę harmonicznych.
- Diagnostyka samochodowa – analiza sygnałów z czujników, takich jak czujnik położenia wału korbowego.
Nowe trendy w wykorzystaniu oscyloskopów w analizie sygnałów
W miarę jak technologia oscyloskopów się rozwija, pojawiają się nowe trendy i techniki, które mogą znacznie zwiększyć ich zastosowanie w analizie sygnałów. Oscyloskopy cyfrowe z zaawansowanymi funkcjami analizy, takimi jak inteligentne filtrowanie i automatyczne rozpoznawanie wzorców sygnałów, stają się coraz bardziej popularne. Te funkcje umożliwiają użytkownikom identyfikację i eliminację niepożądanych zakłóceń, co prowadzi do bardziej precyzyjnych pomiarów i lepszej jakości sygnału. W przyszłości można spodziewać się jeszcze większej integracji oscyloskopów z technologią sztucznej inteligencji, co pozwoli na automatyczną analizę i diagnostykę sygnałów w czasie rzeczywistym.
Dodatkowo, rozwój technologii Internetu Rzeczy (IoT) stwarza nowe możliwości dla oscyloskopów w monitorowaniu i analizie sygnałów z urządzeń podłączonych do sieci. Dzięki możliwości zdalnego dostępu i analizy danych, inżynierowie będą mogli na bieżąco monitorować działanie systemów elektronicznych i szybko reagować na wszelkie nieprawidłowości. W ten sposób oscyloskopy mogą stać się kluczowym narzędziem w nowoczesnym zarządzaniu infrastrukturą elektroniczną, co z pewnością wpłynie na efektywność i bezpieczeństwo systemów w różnych branżach.
